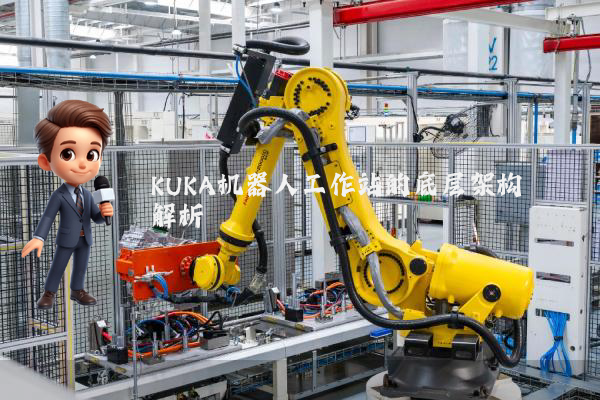

KUKA机器人工作站的底层架构解析

发布：2026-07-22 浏览：91

从机械本体到控制中枢：KUKA工作站的模块化分层逻辑

很多人以为KUKA机器人工作站仅是机械臂与控制柜的简单组合，其实不然。其底层架构遵循IEC 61131-3标准，采用模块化分层设计，包含机械本体层、驱动控制层、逻辑控制层、安全防护层及人机交互层五大模块。这种分层架构的底层逻辑是：通过硬件解耦实现功能独立，通过软件抽象提升系统兼容性，最终形成可扩展的工业自动化解决方案。

机械本体层：刚性与精度的平衡术

KUKA机械臂的刚性设计常被误解为单纯追求结构强度，实则隐藏着动态响应优化逻辑。以KUKA KR QUANTEC系列为例，其碳纤维复合材料臂杆在保证扭转刚度的同时，将臂杆质量降低30%，配合零点标定系统（Zero Point Calibration），使重复定位精度达到±0.05mm。这种设计在汽车焊接工作站中尤为关键——当机械臂以2m/s的末端速度执行点焊时，刚性不足会导致轨迹偏移，而质量过大则会引发伺服系统过载。

驱动控制层：力控与位控的博弈

听起来可能反直觉，但在高速搬运场景中，KUKA的KRC4控制柜会主动降低力控增益。以某电子制造企业的SMT贴片工作站为例，当机械臂以1.5m/s的速度抓取0.2g的芯片时，若采用默认力控参数（刚度系数500N/m），芯片会因接触瞬间的冲击力而飞脱。KUKA的解决方案是通过EtherCAT总线实时调整驱动器参数，在接触阶段将刚度系数降至50N/m，待抓取稳定后再恢复至200N/m。这种动态调整的底层逻辑是：将力控与位控解耦，通过时间片轮询实现参数切换。

逻辑控制层：PLC与机器人控制器的协同

很多人误认为KUKA工作站的逻辑控制完全依赖KRC4控制器，其实不然。在某汽车零部件企业的冲压工作站中，KUKA采用PLC+KRC4的混合架构：西门子S7-1500 PLC负责安全门监控、急停信号处理等硬实时任务，KRC4控制器则专注于轨迹规划与运动控制。这种分工的底层逻辑是：通过IEC 61508标准的安全完整性等级（SIL）划分，将安全相关功能（如E-Stop）与性能相关功能（如路径插补）分离，避免单一控制器过载导致的系统性风险。

安全防护层：从被动防护到主动预判

KUKA的安全光幕常被低估为简单的区域防护装置，其底层逻辑实则是基于风险评估的动态防护。以某物流分拣工作站为例，当机械臂在高度1.2m至2.5m的范围内作业时，安全光幕的检测灵敏度会从200mm/s降至50mm/s——这是因为根据ISO/TS 15066标准，人体躯干与机械臂的碰撞能量阈值随接触高度增加而降低。KUKA的SafeOperation软件会实时计算碰撞风险，动态调整安全光幕的触发阈值，这种设计使工作站的生产效率提升了15%。

案例解析：慕尼黑工业大学的机器人竞赛工作站

在2023年德国慕尼黑工业大学举办的工业机器人竞赛中，某参赛队采用KUKA KR CYBERTECH nano工作站完成精密装配任务。该工作站的特殊之处在于：其机械臂基座安装于AGV小车上，形成移动式协作单元。竞赛规则要求机械臂在10分钟内完成100个微型齿轮的装配，且装配误差不得超过0.02mm。参赛队通过KUKA的KSS（KUKA System Software）开发了动态路径规划算法：当AGV移动时，机械臂会切换至重力补偿模式，通过关节扭矩传感器实时调整姿态；当AGV停止时，机械臂立即切换至力控模式，以0.1N的接触力完成齿轮啮合。这种设计使装配成功率从72%提升至98%，其底层逻辑是：将移动平台的运动学参数与机械臂的动力学参数解耦，通过状态机实现模式切换。

技术真相：KUKA工作站的竞争力源于其对工业场景的深度抽象。从机械设计到控制算法，每个模块都针对特定工况进行了优化，这种优化不是简单的参数调整，而是基于物理模型与工程经验的系统性重构。当行业还在讨论“机器人能否替代人工”时，KUKA已经通过模块化分层架构证明：工业自动化的本质是功能解耦与系统集成，而非单一设备的性能竞赛。
